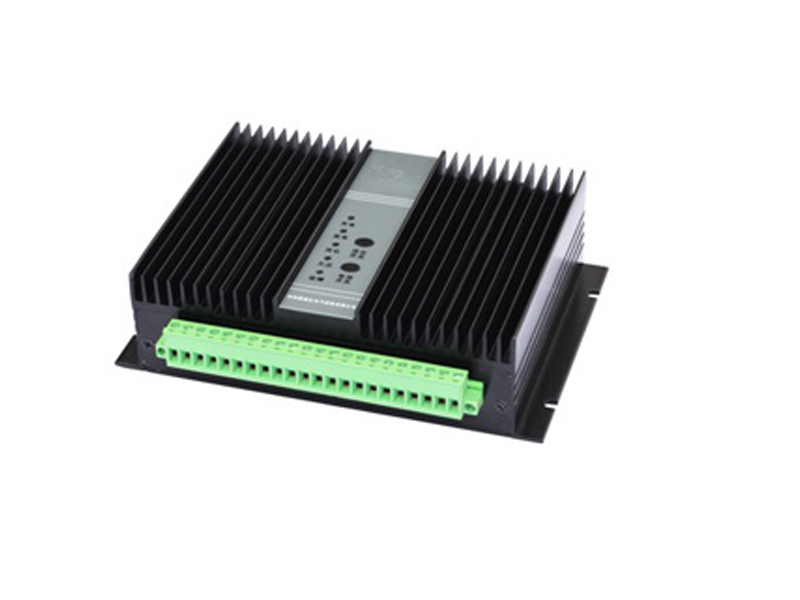

220V配網自動化終端電源
- 產品參數：110V/1000W（峰值）、110V/600W（峰值）、24V/1000W（峰值）、48V/1000W（峰值）、24V/600W（峰值）、48V/600W（峰值）220V/1000W（峰值）、220V/600W（峰值） 八個品種。
- 立即撥打電話咨詢：0755-27113046
CEW500系列自動化終端電源產品是主要針對配網自動化系統各種信息監控終端、開關柜的操作機構、故障指示器及各種通信終端等開發的高效高頻開關電源，本產品內嵌高性能單片機進行控制，產品的主要技術參數符合國家電網和南方電網的相關行業標準。本產品可以分為110V/1000W（峰值）、110V/600W（峰值）、24V/1000W（峰值）、48V/1000W（峰值）、24V/600W（峰值）、48V/600W（峰值）220V/1000W（峰值）、220V/600W（峰值） 八個品種。 產品特點 ◎ 智能化充電管理 內嵌高性能的單片機，按照電池均、浮充曲線進行充電過程控制，實現真正意義上的智能充電管理，充分保證電池的壽命； ◎ 電池防反接 電源內部設有電池防反接電路，有效防止電池反接對電源和電池的損壞； ◎ 過溫保護 內置的單片機對電源溫度進行實時監控，防止過溫對電源造成損壞
|
技 術 參 數 |
測試條件 |
最小 典型 最大 單位 |
|||
|
輸入?yún)?shù) |
ZBC500-2D220D |
165 |
220 |
265 |
Vac |
|
ZBC500-1D24D |
85 |
110 |
135 |
Vac |
|
|
輸入頻率 |
40 |
50 |
60 |
Hz |
|
|
輸出電壓Vo |
Vi=165?265Vac, Io=0?4A |
21.0 |
26.0 |
27.5 |
V |
|
輸出電流Io |
Vi=165?265Vac,不含充電電流 |
0 |
4.0 |
5.0 |
A |
|
Vi=165?265Vac，沖擊電流彡30S |
0 |
10.0 |
12.0 |
A |
|
|
紋波噪聲 |
DC?20MHz, Vi=165?265Vac |
— |
— |
200 |
mVp-p |
|
電壓調整率 |
Vi=165?265Vac, Io=4A |
— |
— |
0.5 |
% |
|
負載調整率 |
Vi=220Vac, Io=0?4A |
— |
— |
1.0 |
% |
|
效率 |
Vi=220Vac, Io=4A |
84 |
87 |
— |
% |
|
電池浮充電壓 |
Vi=165?265Vac, Io=2A, IB=0. 05A |
26.0 |
四檔可調 |
27.5 |
V |
|
電池充電電流 |
Vi=165?265Vac, Io=2A |
0. 75 |
四檔可調 |
3.0 |
A |
|
充電電流精度 |
Vi=165?265Vac, Io=2A |
— |
3 |
5 |
% |
|
電池輸出電流 |
Vi斷電或電源保護 |
0 |
20 |
30 |
A |
|
電池放電關斷點 |
Io=2A |
20.5 |
21.0 |
21.5 |
V |
|
電池放電關斷延時 |
Io=2A |
1.0 |
2.0 |
4.0 |
S |
|
電池活化完成點 |
Vi=165?265Vac, Io=2A |
22.0 |
22.5 |
23.0 |
V |
|
電池欠壓告警點 |
Io=2A |
22.0 |
22.5 |
23.0 |
V |
|
電池放電回路內阻 |
|
— |
0. 1 |
— |
Q |
|
遙控觸點接觸時間 |
遙控活化啟動、退出 |
— |
0.5 |
1.0 |
s |
|
遙控電池退出 |
3.0 |
4.0 |
5.0 |
s |
|
|
電源過熱保護 |
電源內部溫度 |
100 |
105 |
110 |
°c |
|
輸出過壓保護 |
關斷輸出 |
29 |
30 |
32 |
V |
|
輸出短路保護 |
關斷電源輸出，自動重啟動 |
— |
— |
— |
~ |
|
電源輸入保護 |
220V標稱輸入，欠壓時關斷輸出 |
150 |
155 |
165 |
Vac |
|
110V標稱輸入，欠壓時關斷輸出 |
70 |
75 |
80 |
Vac |
|
|
外型尺寸 |
168X110X40 |
mm |
|||
