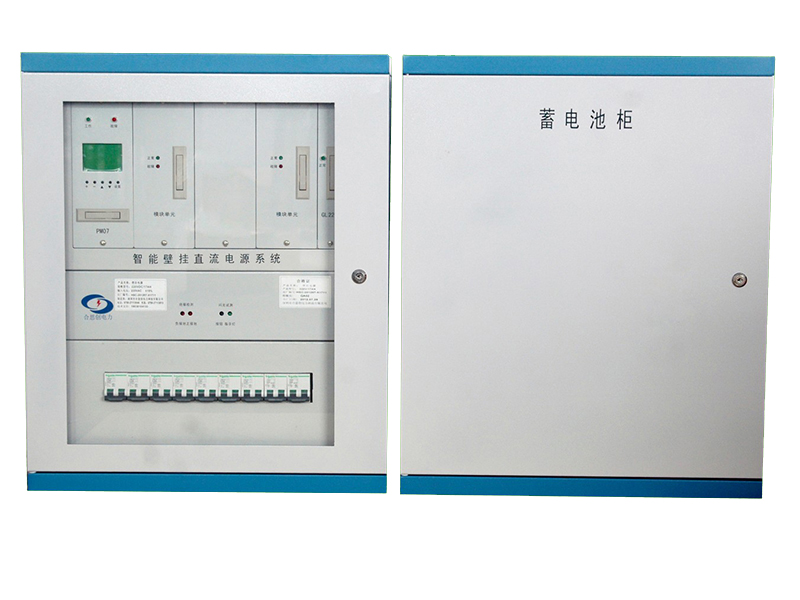

XZDW壁掛式電源
       壁掛式直流電源是我公司專為小容量電力直流系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧?、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇

 一、    簡介
      壁掛式直流電源是我公司專為小容量電力直流系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧?、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

二、    系統功能特點
適合構成38AH/220V、65AH/110V以下的系統。
模塊、監控單元和降壓?jiǎn)卧捎脦щ姴灏谓Y(jié)構，安裝、維護方便。
可安裝3個2.0A/220V、4.0A/110V自然冷模塊。
降壓?jiǎn)卧哂凶詣?dòng)硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。
監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
監控器具有對電池自動管理的功能。
提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。
監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。
配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。
PT供電時系統自動限制輸出功率。
三、     型號命名
PS22002                   壁掛電源系統220V/2A模塊
PS11004                   壁掛電源系統110V/4A模塊
PSM-E01                   壁掛電源系統監控單元
PS-J02                    壁掛電源系統硅鏈單元

四、使用環境

 ☆ 海拔高度：2500米以下；
 ☆ 環境溫度：-5℃～+45℃；
 ☆ 相對濕度：≤90%（20±5℃）；
 ☆ 地震烈度：不超過8度；
 ☆ 交流電網電壓幅值持續波動范圍：不超過額定電壓±15%。

技術參數
項目
  技術指標
 交流輸入額定電壓  AC220V±15%    50HZ±15%
 PT輸入電壓(可選)  AC110V±15%
 額定輸出電壓  220VDC/110VDC
 額定電流  4A、6A、8A、12A
 蓄電池容量  7AH、12AH、20AH、24AH、33AH、38AH
 穩壓精度 ≦ 0.5%
 穩流精度 ≦ 0.5%
 紋波系數 ≦0.1%
 整機效率  ≧93%
 絕緣強度  ≧2KV，1分鐘無閃烙，無飛弧。
 噪音
  ≧55Db
